製品詳細
起源の場所: 中国
ブランド名: sail
証明: RoHS, ISO, CE
支払いと送料の条件
最小注文数量: 100個
価格: negotiable
パッケージの詳細: カートンボックス
受渡し時間: 30日
支払条件: D/P,L/C,D/A,D/P,T/T
供給の能力: 月1000個
フォーム: |
固定チューブシート |
適用分野: |
石油化学産業 |
条件: |
新しい |
保証: |
一年 |
プロセス: |
プレート |
証明書: |
ISO |
DIMENSION サイズ: |
依存する |
輸送パッケージ: |
標準輸出紙箱や木製板で |
仕様: |
カスタマイズ |
商標: |
カスタマイズ |
原産地: |
中国 |
HSコード: |
8419500090 |
供給の能力: |
10000個/年 |
凝縮形: |
水冷却式 |
冷媒: |
CF2Cl2 |
タイプ: |
蒸気コンデンサー |
材料: |
アルミニウム |
構造形: |
横軸 |
熱移転モード: |
再生性 |
サンプル: |
US$80/ピース 1ピース ((ミンス)注文) サンプルを要求する |
カスタマイズ: |
利用可能 カスタマイズされた要求 |
フォーム: |
固定チューブシート |
適用分野: |
石油化学産業 |
条件: |
新しい |
保証: |
一年 |
プロセス: |
プレート |
証明書: |
ISO |
DIMENSION サイズ: |
依存する |
輸送パッケージ: |
標準輸出紙箱や木製板で |
仕様: |
カスタマイズ |
商標: |
カスタマイズ |
原産地: |
中国 |
HSコード: |
8419500090 |
供給の能力: |
10000個/年 |
凝縮形: |
水冷却式 |
冷媒: |
CF2Cl2 |
タイプ: |
蒸気コンデンサー |
材料: |
アルミニウム |
構造形: |
横軸 |
熱移転モード: |
再生性 |
サンプル: |
US$80/ピース 1ピース ((ミンス)注文) サンプルを要求する |
カスタマイズ: |
利用可能 カスタマイズされた要求 |

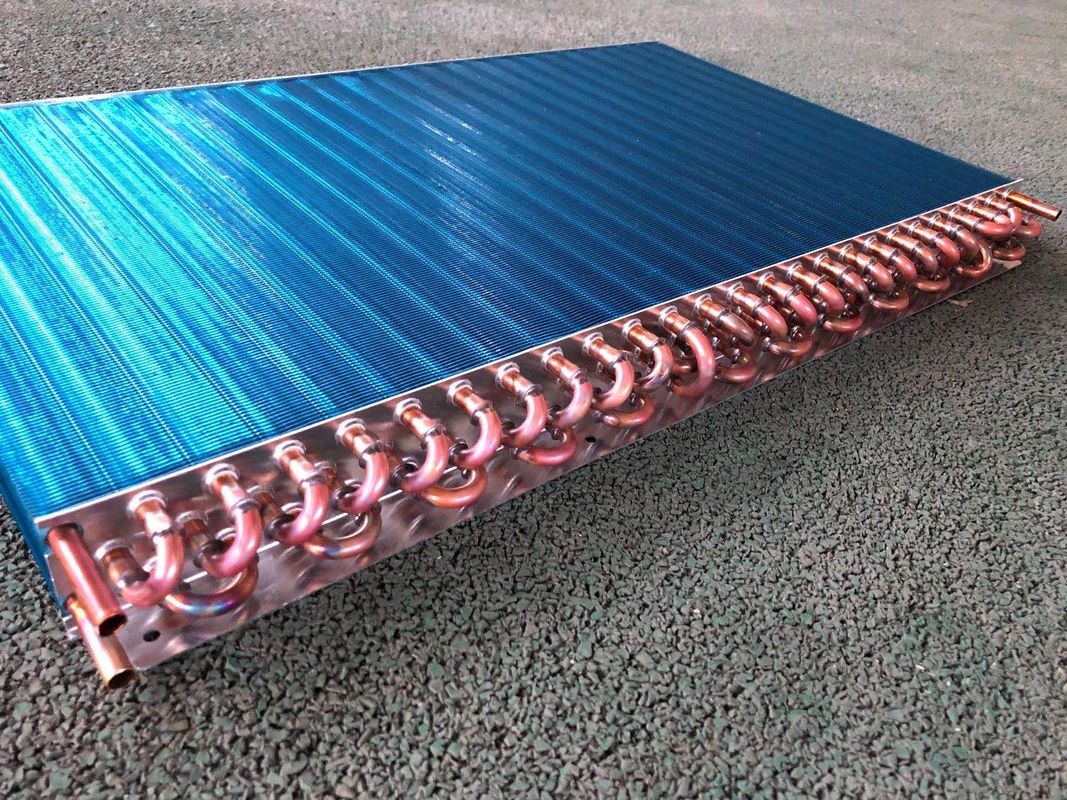

1. 材質：銅、アルミニウム、亜鉛メッキ鋼板。
2. 銅管：直径Φ7、Φ7.94、Φ9.52、内溝付きまたは滑らかなチューブ。
3. アルミ箔：親水性またはベア
4. フィンタイプ：ルーバーフィン、フラットフィン、コルゲートフィン
5. フィンのピッチ：Ø7 1.1～1.8mm Ø7.94 1.4～2.0 mm Ø9.52 1.4～2.3 mm
6. 穴のピッチと列のピッチ：20.5x12.7mm、22x19.05mm、21x12.7mm、25.4x22mm 正三角形配置。
| エバポレーターの仕様 | ||||
| NO | チューブ直径(mm) | 穴/列の間隔(mm) | フィン スタイル | フィン間隔(mm) |
| 1 | Φ7 | 21*12.7 | ルーバーフィン、プレーンフィン、サイン波フィン | 1.4～2.0 |
| 2 | Φ7 | 21*18.9 | サイン波フィン、コルゲートフィン | 1.3～1.9 |
| 3 | Φ7 | 25*21.65 | ルーバーフィン | 1.5～3.8 |
| 4 | Φ9.52 | 25.4*22 | ルーバーフィン、サイン波フィン | 1.6～6.35 |
| 5 | Φ9.52 | 25.4*22 | ルーバードフィン、プレーンフィン、サイン波フィン | 1.6～3.2 |
| 6 | Φ9.52 | 25*19 | ルーバードフィン、プレーンフィン、サイン波フィン | 1.4～3.2 |
| 7 | Φ9.52 | 25*21.65 | ルーバーフィン、Vリップルフィン | 2.0～3.8 |
| 8 | Φ9.52 | 25*25 | プレーンフィン | 1.6～3.2 |
| 9 | Φ9.52 | 25*21.65 | プレーンフィン | 2.0～6.0 |
| 10 | Φ9.52 | 25.4*22 | ルーバーフィン、プレーンフィン、サイン波フィン | 1.6～6.35 |
| 11 | Φ9.52 | 31.75*27.5 | ルーバーフィン、プレーンフィン、サイン波フィン | 1.6～6.35 |
| 12 | Φ12.7 | 31.75*27.5 | プレーンフィン、サイン波フィン、Vリップルフィン | 1.8～6.0 |
| 13 | Φ12.7 | 31.75*27.5 | ルーバーフィン、プレーンフィン、サイン波フィン、Vリップルフィン | 1.7～2.2 |
| 14 | Φ12.7 | 31.75*27.5 | コルゲートフィン | 1.6～2.9 |
| 15 | Φ15.88 | 38.1*33 | プレーンフィン、サイン波フィン、Vリップルフィン | 2～4 |
| 1.5～4.1 | 1.5～4.2 | 1.5～4.3 | 1.5～4.4 | 1.5～4.5 |
お客様の図面と要件に応じて、より多くの種類の蒸発器を提供できます。
| シリーズ 1 | シリーズ 2 | シリーズ 3 | シリーズ 4 | |
| チューブ直径 | Φ 9.52 | Φ9.52 | Φ7 | Φ 7.94 |
| 穴間隔(mm) | 25 | 25.4 | 20.5 | 22 |
| 列間隔(mm) | 21.65 | 22 | 12.7 | 19.05 |
| チューブ材質 | 銅、アルミニウム | 銅、アルミニウム | 銅、アルミニウム | 銅、アルミニウム |
| チューブの種類 | 滑らかなチューブ、 内溝付きチューブ |
滑らかなチューブ、 内溝付きチューブ |
滑らかなチューブ、 内溝付きチューブ |
滑らかなチューブ、 内溝付きチューブ |
| フィン表面 | ルーバーフィン、 コルゲートフィン |
フラットフィン、 ルーバーフィン、 コルゲートフィン |
フラットフィン、 ルーバーフィン |
ルーバーフィン |
| フィンタイプ | 親水性フォイル、 ベアフォイル、 銅フォイル |
親水性フォイル、 ベアフォイル、 |
親水性フォイル、 ベアフォイル、 ゴールデンフォイル |
親水性フォイル、 ベアフォイル、 ゴールデンフォイル |
| フィン厚さ(mm) | 0.095～0.2 | 0.095～0.2 | 0.095～0.2 | 0.095～0.2 |
| フィン間隔(mm) | 1.4～2.3 mm | 1.4～2.3 mm | 1.1～1.8mm | 1.4～2.0 mm |
スチームコイルは、多くの商業ビルや工業ビルの暖房を提供するエアハンドラーの一般的な熱源です。ファンから供給される空気は、アルミニウム、ステンレス鋼、または銅製のフィンを通過することで暖められます。フィンは、チューブを通過する蒸気の交換熱から暖められます。屋上ユニットやダクトワークでもスチームコイルが見られる場合があります。
私たちが目にするほとんどのスチームコイルは、約5～15 PSIの低圧蒸気を使用しています。工場でのプロセス加熱によく使用される、はるかに高い蒸気圧を使用する用途向けのスチームコイルも販売しています。この場合、高圧と高温に耐えることができるステンレス鋼管が使用されるのが一般的です。
